ROS G 20TN – ROLL OFF A BRAZO DE 20 TN

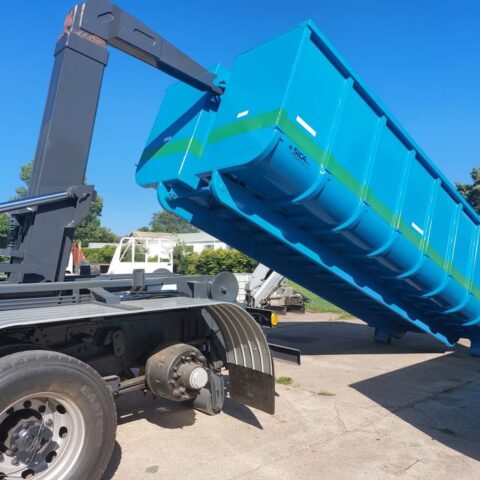

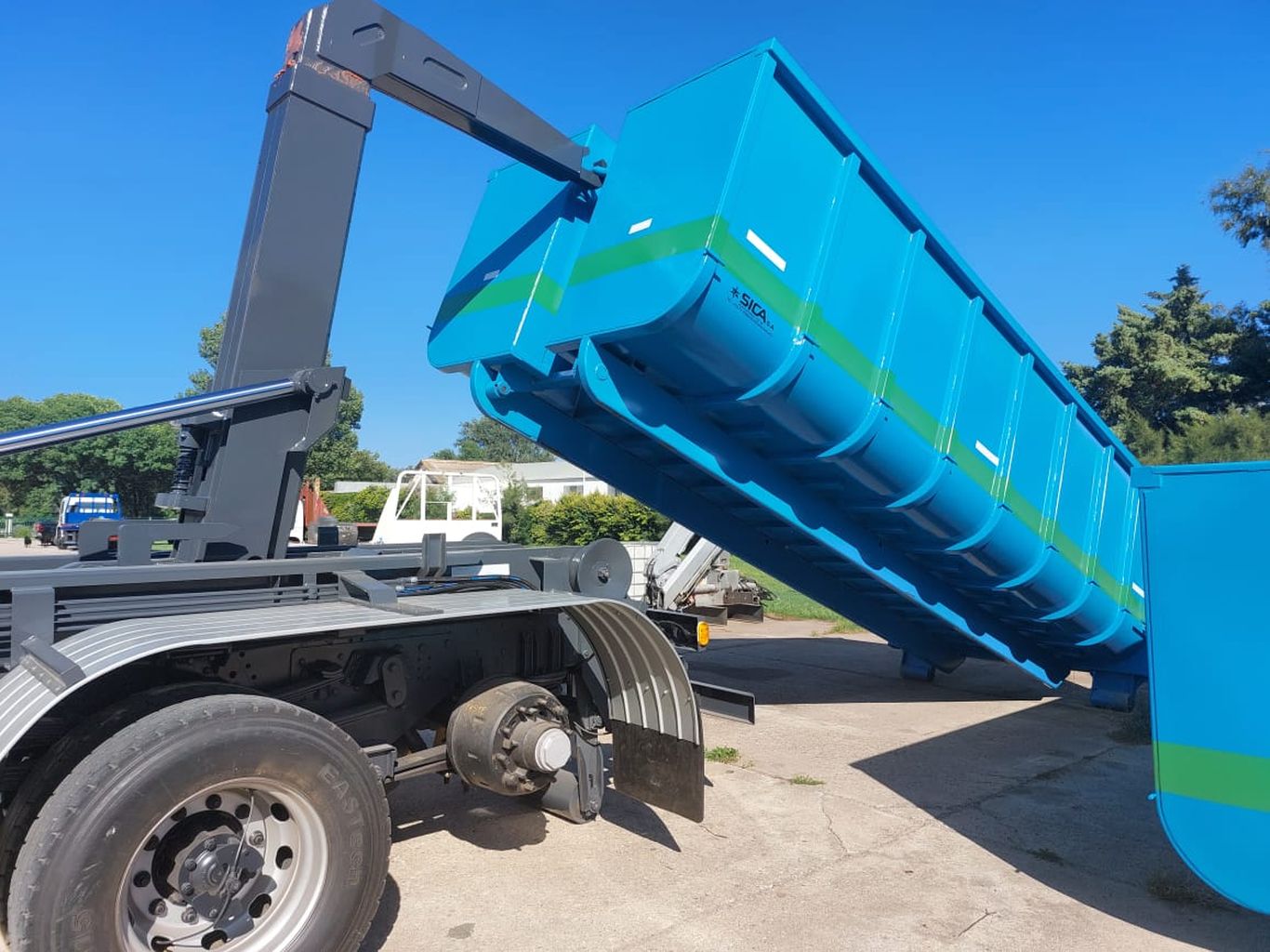

El Sistema Roll Off Gancho o a Brazo, es la técnica más avanzada de transporte de carga basada en los modernos sistemas europeos. Transporta hasta 20 tn de carga o hasta 30 m3. El equipo está montado sobre el chasis del camión, pudiendo cargar varios tipos de contenedores, tanques, compactadores, etc, por medio del gancho, permitiendo de esa forma gran rapidez, facilidad y seguridad. Este sistema ofrece una menor inversión por tonelada o m3 a transportar y un reducido costo por km rodado.
ESPECIFICACIONES TÉCNICAS
Estructura

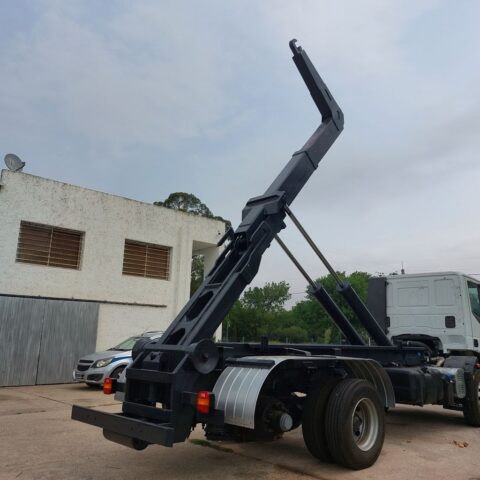

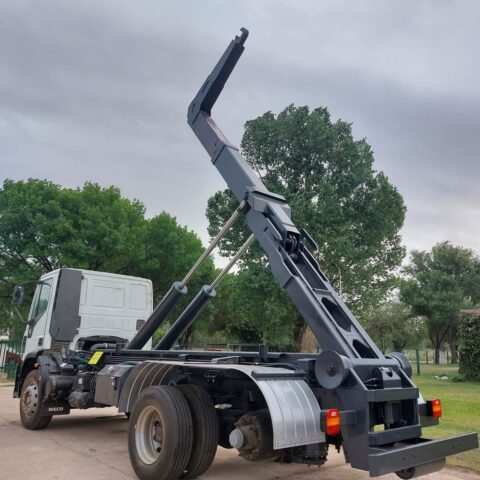

Toda la estructura es construida en chapa de alta resistencia cortada con Laser y plegada y el sobre chasis es armado en chapa plegada espesor de ¼” (6,35mm) todo es soldado con soldadura tipo MIG, El carro de elevación como todo el equipo lleva alemite de engrase, todos los pernos y bujes tienen tratamiento térmico de cementado para evitar el desgaste
Circuito Hidráulico
Este posee válvula de accionamiento de 100 litros de 3 cuerpos con válvula de sobrepresión piloteada que produce la descarga a tanque del actuador cuando se produce una sobre presión, bomba hidráulica de 180 litros a engranajes regulada a una presión de trabajo de 180 kg/cm2 dando el caudal necesario para el Doble Cilindros Hidráulicos de Carga de 8”, Cilindro Hidráulicos de extension de GANCHO de XX” Y cilindro pie apoyo de XX” todos con vástago de acero cromado, todo el circuito hidráulico es esta diseñado en cañería zincada sin costura y la conexiones con mangueras hidráulica SAE100 R2. El tanque de aceite de capacidad de 180 litros es realizado en chapa plegada con los controles de estanqueidad posee un filtro de succión magnético de 10 micrones.
Montaje

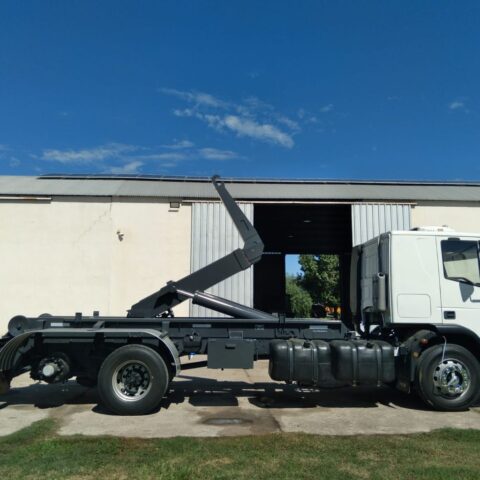

Es realizados con un Sobre Chasis está fijada sobre el Camión donde está totalmente amarrado y engrapado al chasis del camión Categoría N3 (1S2D) que deberá tener doble eje trasero ya sea Neumático o Mecánico que se disponga a montarla, con sus correspondientes topes para evitar golpes inerciales de frenado. La Fijación de esta con el camión se realiza con placas homologadas dando por fábrica el Certificado de Fabricación de Modelo (CFM) solicitado por CNRT para realizar el VTV.
Accesorios
- porta auxilio
- guardabarro doble de plástico o de chapa
- Porta Auxilio
- Opcionales
- Comando a distancia dentro de cabina
- Enganche trasero con elástico
