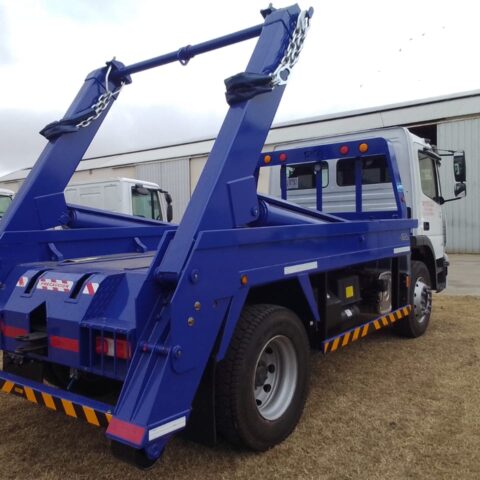

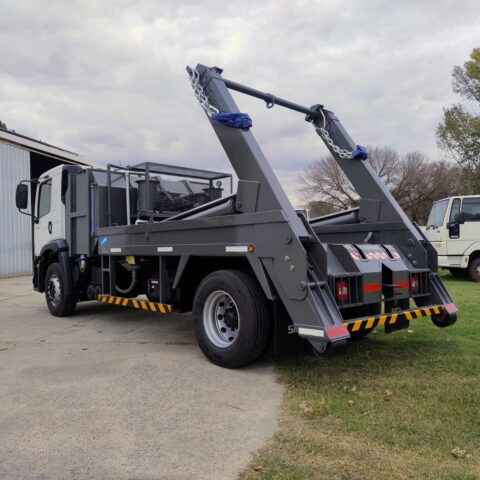

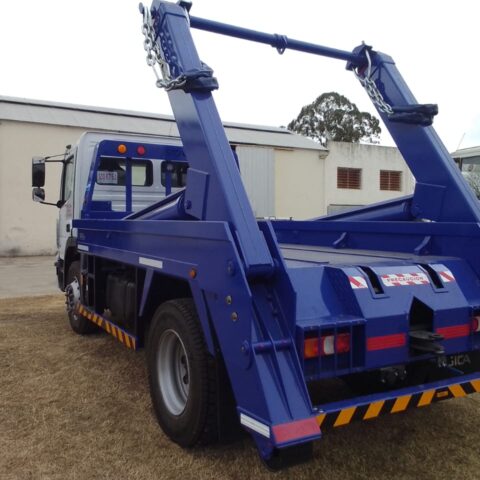

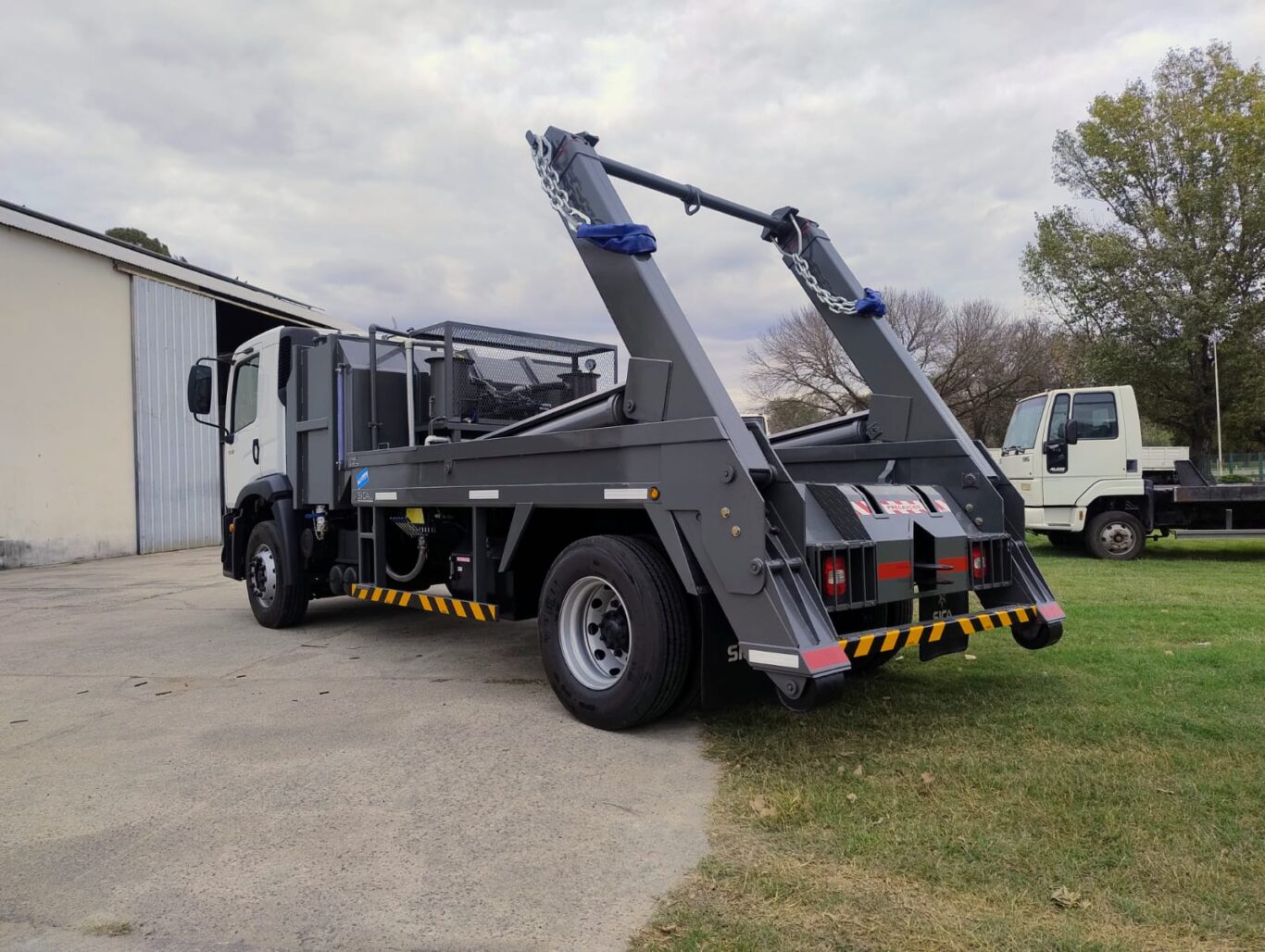

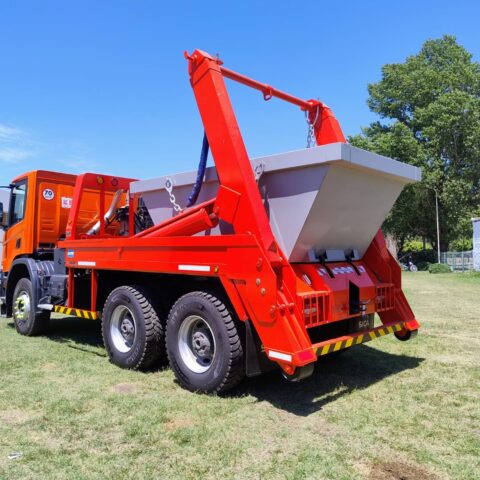

LCT – LEVANTA CONTENEDOR TELESCOPICO
El PORTA CONTENEDOR con Izaje a ARCO TELESCOPICO tiene un diseño de alto rendimiento aplicable para la carga y descarga de distinto tipo de materiales, con arco telescópico de alta resistencia . Nuevo diseño estructural, sensibilidad y precisión de operación con gran alcance.
ESPECIFICACIONES TECNICAS
Estructura
Esta armado en chapa plegada y soldada con soldadura tipo MIG, todo el bastidor es construido con Miembro Estructural en UPN 80, posee pie estabilizadores vinculados a la estructura para darle horizontalidad al equipo en el momento de ser operado sin depender del terreno, toda la articulaciones están realizadas por Pernos y Bujes tienen tratamiento Térmico de Cementado. Cadena de elevación son Zincadas y homologadas están fabricadas con eslabones de ¾”.
Circuito Hidráulico
Este posee válvula de accionamiento de 100 litros de 5 cuerpos con válvula de sobrepresión piloteada que produce la descarga a tanque del actuador cuando se produce una sobre presión, bomba hidráulica de 180 litros a engranajes regulada a una presión de trabajo de 150 kg/cm2 dando el caudal necesario para los Cilindros Hidráulicos de arco de 8” la elevación de la carga y los Cilindro Hidráulicos de pie estabilizador de 6”, los cilindros de elevacion de arco de 4” y el Cilindro Hidraulico de gancho de seguridad de 6” todos son con vástago de acero cromado, todo el circuito hidráulico es esta diseñado en cañería zincada sin costura y la conexiones con mangueras hidráulica SAE100 R2. El tanque de aceite de capacidad de 200 litro es realizado en chapa plegada con los controles de estanqueidad posee un filtro de Succión magnético de 10 micrones
Montaje
Es realizados con un Sobre Chasis en chapa plegada y soldada con Soldadura Eléctrica tipo MIG es montada y fijada sobre el Camión el cual se realiza un estudio de integración realizada por el departamento de ingeniería dependiendo de cada modelo. La Fijación de esta con el camión se realiza con placas homologadas dando por fabrica el Certificado de Fabricación de Modelo (CFM) solicitado por CNRT para realizar el VTV.
Accesorio
- Comando eléctrico o Neumático dentro de cabina
- Cajones de Herramientas
- Arco Antivuelco con Luces LED
- Cubre Vástagos desmontable
- porta auxilio
- Enganche trasero con placa fija
Opcionales
- Enganche trasero fijo
- Tanque Atmosférico
