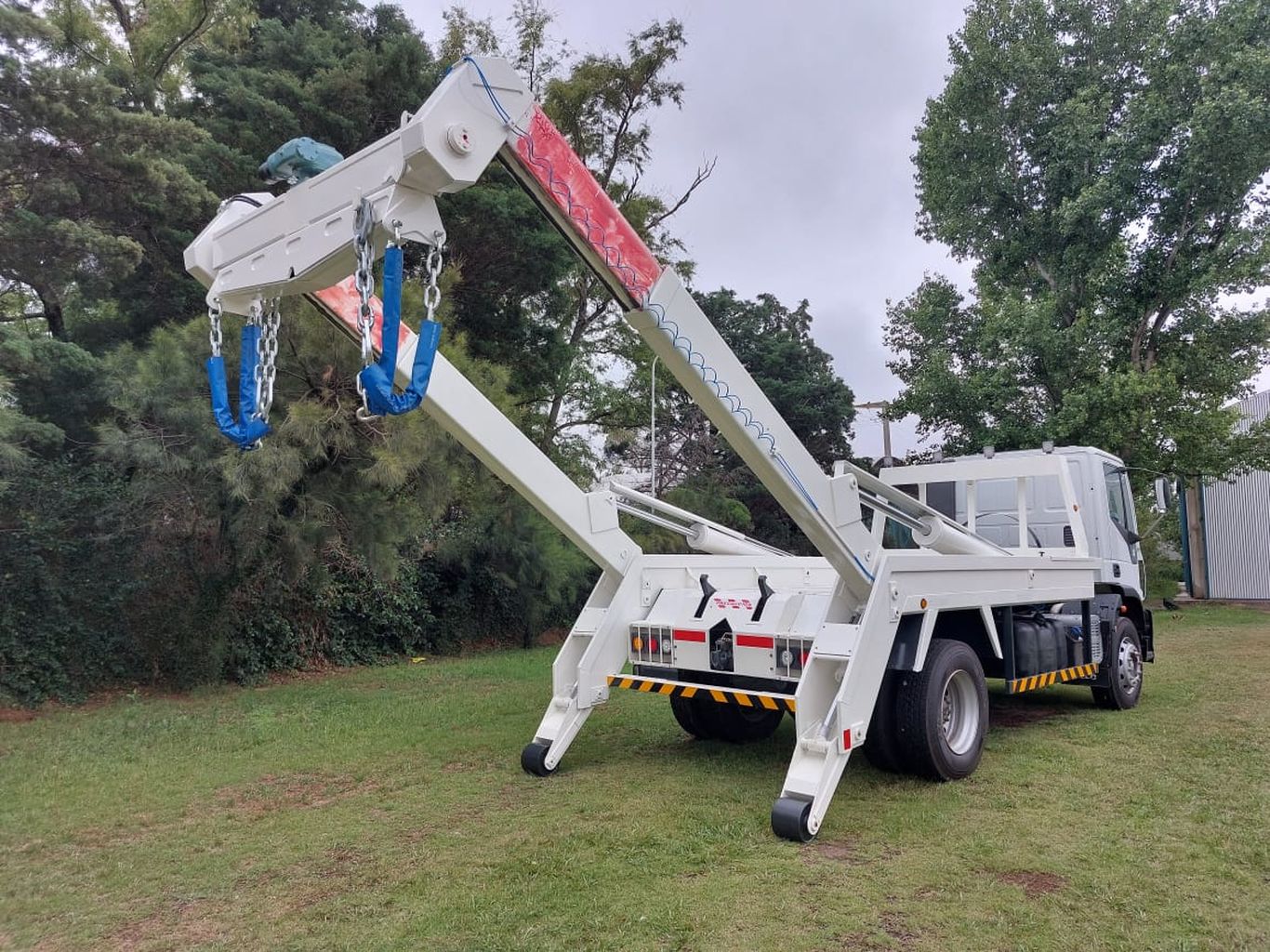

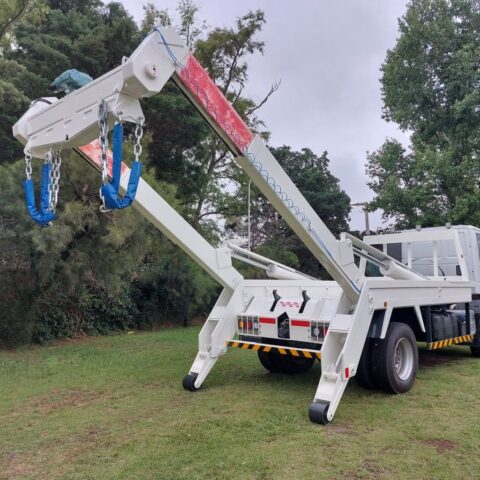

LCT-R – LEVANTA CONTENEDOR TELESCOPICO – ROTADOR

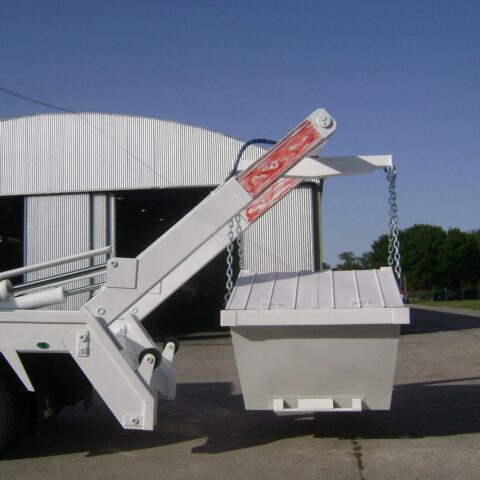

Nuevo diseño PORTA CONTENEDOR ARCO ROTADOR es un nuevo diseño de alto rendimiento aplicable para la carga y descarga de materiales, teniendo la posibilidad del giro de la carga dando facilidad al manipuleo. Nuevo diseño estructural, sensibilidad y precisión de operación con mayor alcance.
ESPECIFICACIONES TECNICAS
Estructura
Esta armado en chapa plegada y soldada con soldadura tipo MIG, todo el bastidor es construido con Miembro Estructural en UPN 80, posee pie estabilizadores vinculados a la estructura para darle horizontalidad al equipo en el momento de ser operado sin depender del terreno, toda la articulaciones están realizadas por Pernos y Bujes tienen tratamiento Térmico de Cementado. Cadena de elevación son Zincadas y homologadas están fabricadas con eslabones de ¾”.
Circuito Hidráulico
Este posee válvula de accionamiento de 100 litros de 5 cuerpos con válvula de sobrepresión piloteada que produce la descarga a tanque del actuador cuando se produce una sobre presión, bomba hidráulica de 180 litros a engranajes regulada a una presión de trabajo de 150 kg/cm2 dando el caudal necesario para los Cilindros Hidráulicos de arco de 8” la elevación de la carga y los Cilindro Hidráulicos de pie estabilizador de 6” ambos con vástago de acero cromado, todo el circuito hidráulico es esta diseñado en cañería zincada sin costura y la conexiones con mangueras hidráulica SAE100 R2. El tanque de aceite de capacidad de 200 litro es realizado en chapa plegada con los controles de estanqueidad posee un filtro de Succión magnético de 10 micrones

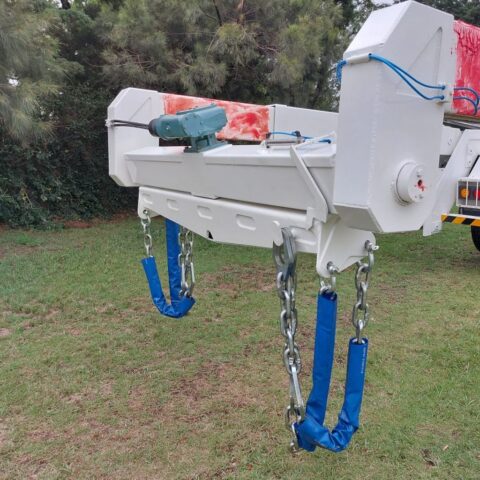

El Sistema de Giro Percha de 360º esta realizada por reductor de corona y sIn fin de relación 10:1 reversible comandada por válvula hidráulica individual con Vastago motor y reguladora de caudal independiente posibilitando regular la velocidad de giro de esta. Todos los materiales estan fabricados con chapa de alta resistencia Strenx 700
Montaje

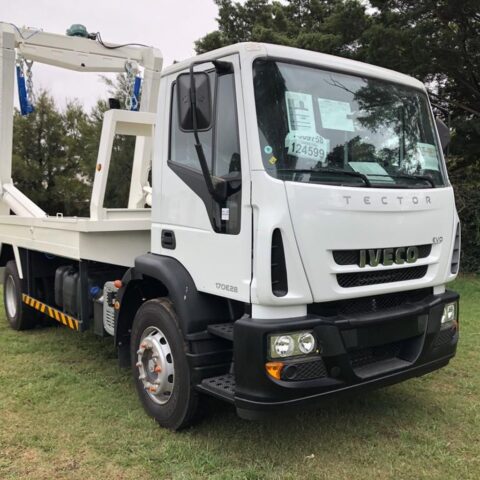

Es realizados con un Sobre Chasis en chapa plegada y soldada con Soldadura Electrica tipo MIG es montada y fijada sobre el Camión el cual se realiza un estudio de integración realizada por el departamento de ingeniería dependiendo de cada modelo. La Fijación de esta con el camión se realiza con placas homologadas dando por fabrica el Certificado de Fabricacion de Modelo (CFM) solicitado por CNRT para realizar el VTV.
Accesorios
- Cajones de Herramientas
- Arco Antivuelco con Luces LED
- Cubre Vástagos
- Placa con enganche fijo
OPCIONALES
- Enganche nº 3 con elásticos homologado
- Control Remoto a distancia IP65
- Doble comando dentro de cabina
